Интегральныe усилители TDA1552 — TDA1910. Типовая схема включения

< Назад в «Интегральныe усилители НЧ»

TDA1552

Показать »

TDA1552

Uп, В 6…18
J пот. max.,А 4
Р вых. при Uп=14.4 В, Rl=4 Ом, Вт:
КНИ = 0.5% 17
КНИ = 10% 22
J покоя, мА 160

—————————————-

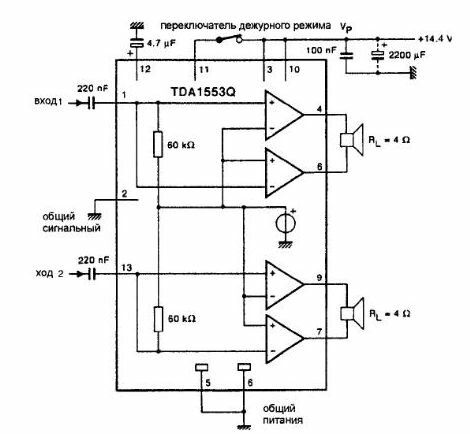

TDA1553

Показать »

TDA1553

Uп, В 6…18
J пот. max.,А 4
Р вых. при Uп=14.4 В, Rl=4 Ом, Вт:
КНИ = 0.5% 17
КНИ = 10% 22
J покоя, мА 160

—————————————-

TDA1554

Показать »

TDA1554

Uп, В 6…18
J пот. max.,А 4
Р вых. при Uп=14.4 В, Rl=4 Ом, Вт:
КНИ = 0.5% 5
КНИ = 10% 6
J покоя, мА 160

—————————————-

TDA1555Q

Показать »

TDA1555Q

Uп, В 6…18
J пот. max.,А 4
Р вых. при Uп=14.4 В, Rl=4 Ом, Вт:
КНИ = 0.5% 5
КНИ = 10% 6
J покоя, мА 160

—————————————-

TDA1556Q

Показать »

TDA1556Q

Uп, В 6…18
J пот. max.,А 4
Р вых. при Uп=14.4 В, Rl=4 Ом, Вт:
КНИ = 0.5% 17
КНИ = 10% 22
J покоя, мА 160

—————————————-

TDA1557Q

Показать »

TDA1557Q

Uп, В 6…18
J пот. max.,А 4
Р вых. при Uп=14.4 В, Rl=4 Ом, Вт:
КНИ = 0.5% 17
КНИ = 10% 22
J покоя, мА 80

—————————————-

TDA1558Q

Показать »

TDA1558Q

Uп, В 6…18
J пот. max.,А 4
Р вых. при Uп=14.4 В, Rl=4 Ом, Вт:
КНИ = 0.5% 5
КНИ = 10% 6
J покоя, мА 80

—————————————-

TDA1561

Показать »

TDA1561

Uп, В 6…18
J пот. max.,А 4
Р вых. при Uп=14.4 В, Rl=4 Ом, Вт:
КНИ = 0.5% 18
КНИ = 10% 23
J покоя, мА 150

—————————————-

TDA1904

Показать »

TDA1904

Uп, В 4…20
J пот. max.,А 2
Р вых. при Rl=4 Ом, Вт:
Un=14 В 4.0
Un=12 В 3.1
Un=9 В 1.8
Un=6 В 0.7
J покоя, мА 8…18

—————————————-

TDA1905

Показать »

TDA1905

Uп, В 4…30
J пот. max.,А 2.5
Р вых., Вт:
Un=24 В, Rl=16 Ом 5.3
Un=18 В, Rl=8 Ом 5.5
Un=14 В, Rl=4 Ом 5.5
Un=9 В, Rl=4 Ом 2.5
J покоя, мА <35

—————————————-

TDA1910

Показать »

TDA1910

Uп, В 8…30
J пот. max.,А 3.0
Р вых., Вт:
Un=24 В, Rl= 8 Ом 10.0
Un=24 В, Rl= 4Ом 17.0
Un=18 В, Rl=4 Ом 9.5
J покоя, мА <35

—————————————-
