Цоколевка микросхем КМОП (КМДП) серии К561, КР1561, 564, К176. Назначение

Состав микросхемы

Микросхема, назначение выводов
Два ждущих мультивибратора КР1561АГ1
Дешифратор 4/10 К176ИД1 К561ИД1
Преобразователи двоично-десятичного кода для управления семисегментным индикатором К176ИД2 К176ИДЗ
Преобразователи двоично-десятичного кода  для управления семисегментным индикатором 564ИД4 564ИД5
Два дешифратора 2/4 с прямыми выходами КР1561ИД6
Два дешифратора 2/4 с инверсией КР1561ИД7
Шестиразрядный двоичный счетчик К176ИЕ1
Пятиразрядный двоичный  счетчик до 10 К176ИЕ2
Счетчик-делитель на 6 для управления семисегментным индикатором К176ИЕЗ
Декада с выходом управления семисегментным индикатором К176ИЕ4
Делитель частоты на 32768 К176ИЕ5
Десятичный счетчик-дешифратор К176ИЕ8 К561ИЕ8
Двоичный счетчик-дешифратор К561ИЕ9
Два двоичных четырехразрядных  счетчика К561ИЕ10 КР1561ИЕ10
Двоичный четырехразрядный реверсивный счетчик К561ИЕ11
Делители частоты на 32768 и 60 К176ИЕ12
Счетчик для электронных часов со схемой совпадения для будильника К176ИЕ13
Десятичный четырехразрядный реверсивный счетчик К561ИЕ14
Делитель частоты с изменяемым коэффициентом деления КА561ИЕ15А КА561ИЕ15Б
Четырнадцатиразрядный двоичный счетчик К561ИЕ16
Счетчик-календарь К176ИЕ17
Делители частоты на 32768 и 60 со встроенным генератором К176ИЕ18
Счетчик с изменяемым коэффициентом деления К561ИЕ19
Двенадцатиразрядный двоичный счетчик КР1561ИЕ20
Четырехразрядный синхронный двоичный счетчик КР1561ИЕ21
Три мажоритарно-мультиплексорных элемента К561ИК1

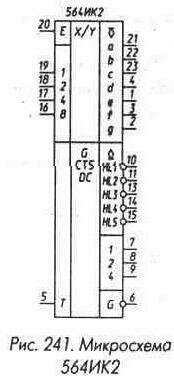

Устройство управления индикатором на пять разрядов 564ИК2
Двоичный четырехразрядный сумматор К176ИМ1 К561ИМ1
Элемент сравнения четырехразрядных чисел К561ИП2
Воснемнадцатиразрядный сдвиговый  регистр 564ИР1
Два четырехразрядных  сдвиговых регистра К176ИР2 К561ИР2
Четырехразрядный сдвиговый  регистр К176ИРЗ
Восьмиразрядный сдвиговый регистр с третьим состоянием К561ИР6
Четырехразрядный сдвиговый регистр К561ИР9
Восемнадцатиразрядный сдвиговый регистр К176ИР10
Регистр последовательного приближения 564ИР13
Четырехразрядный регистр с третьим состоянием КР1561ИР14
Реверсивный  четырехразрядный сдвиговый регистр КР1561ИР15
Два мультиплексора 4/1 К561КП1 КР1561КП1
Мультиплексор 8/1 К561КП2 КР1561КП2
Четыре ключа К176КТ1
Четыре ключа К561КТЗ КР1561КТЗ
Четыре элемента 2И-НЕ К176ЛА7 К561ЛА7
Два элемента 4И-НЕ К176ЛА8 К561ЛА8
Три элемента ЗИ-НЕ К176ЛА9 К561ЛАР КР1561ЛА9
Два элемента 2И-НЕ (ОС) 564ЛА10
Четыре элемента 2ИЛИ-НЕ К176ЛЕ5 К561ЛЕ5 КР1561ЛЕ5
Три элемента 4ИЛИ-НЕ К176ЛЕ6 К561ЛЕ6 КР1561ЛЕ6
Три элемента 3 ИЛИ-НЕ К176ЛЕ10 К561ЛЕ10 КР1561ЛЕ10
Элемент 9И+НЕ К176ЛИ1
Четыре элемента 2И КР1561ЛИ2
Шесть элементов НЕ с третьим состоянием К561ЛН1
Шесть элементов НЕ К561ЛН2
Шесть повторителей  с третьим состоянием К561ЛНЗ
Шесть транзисторов К176ЛП1
Четыре элемента ИЛИ с исключением К176ЛП2 К561ЛП2
Два элемента ЗИЛИ-НЕ+НЕ К176ЛП4
Два элемента 4ИЛИ-НЕ + НЕ К176ЛП11
Два элемента 4И-НЕ + НЕ К176ЛП12
Три мажоритарных элемента К561ЛП13
Четыре элемента ИЛИ с исключением КР1561ЛП14
Три мультиплексора 2-1 К176ЛС1
Четыре элемента И-ИЛИ К561ЛС2
Пять преобразователей  КМОП-ТТЛ  уровней с инверсией К176ПУ1
Шесть преобразователей КМОП-ТТЛ  уровней с инверсией К176ПУ2
Шесть преобразователей КМОП-ТТЛ  уровней К176ПУЗ
Шесть преобразователей КМОП-ТТЛ  уровней К176ПУ4 КР1561ПУ4
Четыре преобразователя ТТЛ-КМОП  уровней К176ПУ5
Четыре преобразователя  ТТЛ-КМОП  уровней с третьим состоянием 564ПУ6
Шесть преобразователей ТТЛ-КМОП уровней с инверсией К561ПУ7
Шесть преобразователей  ТТЛ-КМОП уровней К561ПУ8
Тринадцативходовый сумматор по модулю 2 К561СА1
Два JK-триггера К176ТВ1 К561ТВ 1 КР1561ТВ1
Четыре триггера Шмитта 2И-НЕ К561ТЛ1 КР156ГГЛ1
Два D-триггера К176ТМ1
Два D-триггера К176ТМ2 К561ТМ2
Четыре D-триггера К561ТМЗ
Четыре RS-триггера (Z) К561ТР2
Четыре D-триггера с увеличенной амплитудой выходного сигнала 564УМ1
